電能質量監測治理

＞產品介紹

電能質量監測與治理技術可實現電動機的短路、過載、超溫、漏電等故障進行實時、可靠的監控，及時排除生產運行事故隱患，具有電量測量、故障保護、狀態監測、能耗統計、事件記錄等功能，實現對現場電機的集中保護、控制、監視與測量；電能質量監測與治理產品廣泛吸取了國內外現有的技術和經驗，在技術上銳意創新，其產品（系列）涵蓋了110kV及以下電壓等級的輸配電線路、主設備的保護和測量控制系統，并提供了各個電壓等級的變電站、發電廠自動化的完整解決方案。電能質量監測與治理定位為電能質量分析系統，可對電網中的電能質量問題進行全面分析。

＞監測方式

1、定期巡檢

      主要用于需要掌握電能質量情況又不需要連續檢測或者不具備連續在線監測條件的場合。

2、專項檢測

      主要用于負載容量變化大或有干擾源設備接入電網，或者當電能質量出現異常，需要對比前后變化情況的場合。

3、在線監測

      主要用于監測重要變電站或者實施無人值班變電站的公共連接點或者重要用戶的公共連接點的電能質量。

＞治理裝置

       SVC裝置、無源濾波裝置、有源濾波器。

       SVC裝置是一種快速調節無功功率的裝置，成功用于電力、冶金、采礦和電氣化鐵道等沖擊性負荷的補償，它可視所需無功功率作隨機調整，從而保持在非線性、沖擊性負荷連接點的系統電壓水平的恒定。

       無源濾波裝置由電容器、電抗器、電阻器等無源元件組成，以對某次諧波或其以上次諧波形成低阻抗通路，以達到抑制高次諧波的作用。

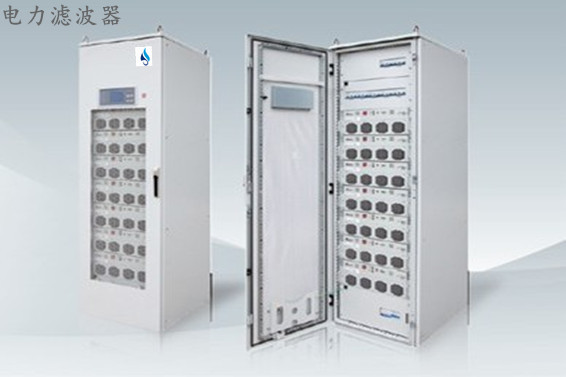

       有源濾波器能夠補償各次諧波，可抑制閃變，補償無功，消除與系統阻抗發生諧振的危險，可自動跟蹤補償變化著的諧波，具有高度可控性和快速響應性的特點。

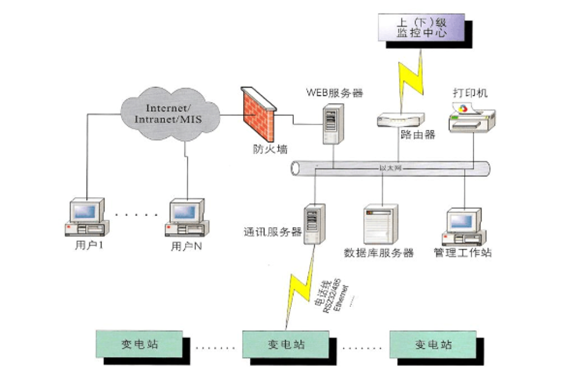

＞監控中心

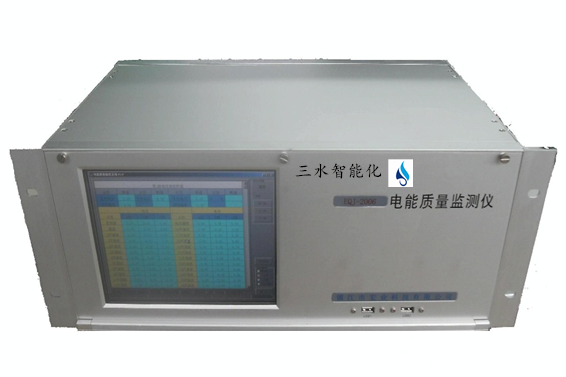

＞實物展示

＞應用領域

電能質量監測與治理裝置適用于380V—220kV各電壓等級的發電廠、變電站、風電場、光伏電站、石油、煤炭、鋼鐵、冶金、化工等大型廠礦企業的供電系統。用于實時監測公共連接點的電能質量參數。
