樓宇自動化系統組成圖詳解！

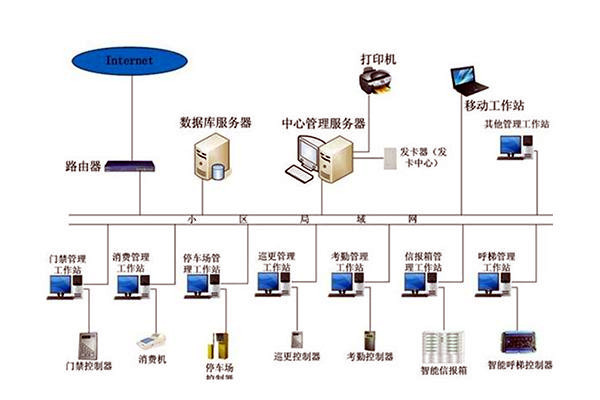

本次項目樓宇自動化系統參考了智能化工程的實際情況和相關要求，使用控制層和管理層兩層網絡結構來實現。

樓宇自動化系統控制層包括監控中心和以太連接節點兩部分，在預先設置好的以太節點上布置相應的直接數字控制器，經由纜線連接到監控中心的網絡控制器。管理層則是由直接數字器、傳感器和執行器三部分構成，本次項目的樓宇自動化管理層主要設置在吊頂和豎井等位置，通過這三個部分接收建筑內部的各項信息并進行統一管理。

因?yàn)楸敬雾?xiàng)目采用的是集散型控制層，所以樓宇自動化系統的結構具有相當高的開放性，各個直接數字器在數據通訊中斷后仍能夠獨立工作和互相通信，同時支持與第三方管理平臺實現跨平臺管理。樓宇自動化系統所采用的儀器設備均統一廠家，方便各個設備間的對接。
